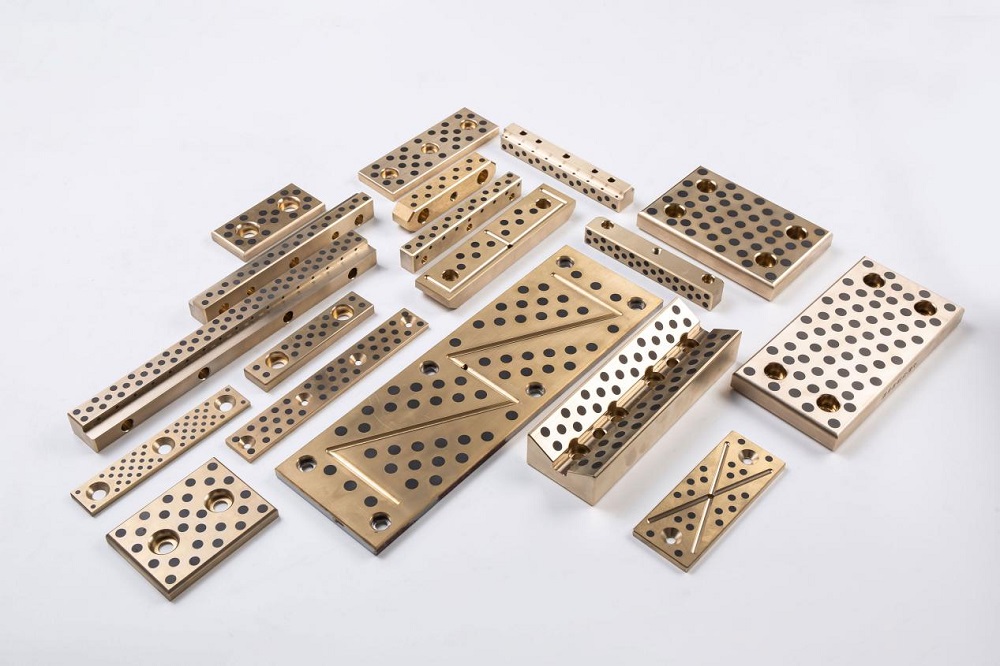

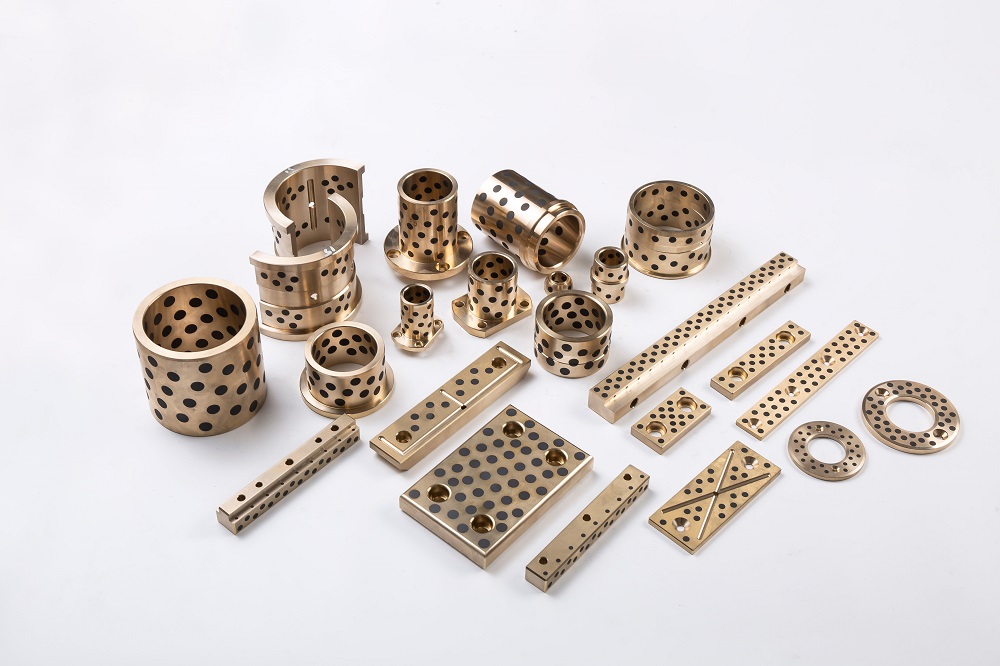

Cálculo inteligente del ajuste de interferencia: el secreto para prolongar la vida útil de los bujes de placas de cobre

En la transmisión de precisión de equipos mecánicos, bujes de placas de cobre jugar un papel fundamental. No solo guían el movimiento sino que también transmiten cargas. Sin embargo, a menudo se convierten en los "componentes de corta duración" en el equipo debido al desgaste severo causado por la solidez o la deformación y el agrietamiento resultante de la tensión excesiva. ¿Cómo se puede resolver este problema? Calcular y controlar científicamente el ajuste de interferencia es el método central para extender la vida útil de los bujes de placas de cobre.

I. Asesinos de vida útil: la doble trampa de ajuste de interferencia inadecuado

La falla de los bujes de cobre a menudo proviene de un desequilibrio en el ajuste de interferencia:

1. Insuficiente ajuste de interferencia (demasiado suelto)

• Síntomas: El micro-deslizamiento ocurre entre el buje y el orificio base.
• Consecuencias: El desgaste de micro-deslizamiento se acelera rápidamente, generando restos de desgaste que dañan las superficies de apareamiento. En última instancia, esto conduce a la flojedad del buje, el ruido anormal, el posicionamiento inexacto y una reducción significativa en la vida útil.

2. Ajuste de interferencia excesiva (demasiado apretado)

• Síntomas: El ensamblaje se vuelve difícil, y el buje está sujeto a una enorme tensión de compresión radial.

• Consecuencias:

  • El buje de cobre experimenta deformación plástica o incluso triturando y agrietado.
  • El estrés excesivo de ensamblaje en sí se convierte en una fuente de grietas de fatiga.
  • La contracción excesiva del agujero interno exacerba la fricción y el desgaste con el eje.
  • Bajo cargas alternativas, las áreas de concentración de estrés aceleran la falla de la fatiga.

Conclusión: La clave para extender la vida útil radica en encontrar un "rango de ajuste de interferencia dorada", una que proporciona suficiente fuerza de unión para eliminar el desgaste de micro-deslizamiento sin generar altas tensiones destructivas.

II. Encontrar el "rango de oro": el método de cálculo científico de cinco pasos

Paso 1: Identifique el "enemigo" - Análisis de carga de trabajo

• Aclare las tareas: determine el par máximo que el buje necesita resistir, así como la magnitud de las fuerzas axiales o radiales que soportará.
• Considere el entorno: evalúe si existe una fuerte vibración o impacto, y determine el rango de temperatura de funcionamiento (la temperatura afecta la expansión).
• Comprenda la naturaleza de la carga: determine si la carga es una carga estática constante o una carga de fatiga aplicada repetidamente. Las cargas dinámicas requieren un margen de seguridad mayor.

Paso 2: Calcule la "línea de defensa mínima": presión de contacto mínima requerida (P_min)

• Objetivo: Asegúrese de que no haya absolutamente ningún deslizamiento relativo entre el buje y el orificio base bajo cargas de trabajo (eliminando el desgaste de micro-deslizamiento).
• Fórmula de núcleo (para transmisión de par t):

P_min = μ × (π × d² × l / 2) × T × S_F

Dónde:

• T = torque de trabajo máximo (n · mm)

• S_f = factor de seguridad (generalmente 1.5–3.0; más alto para la vibración y el impacto)

• μ = coeficiente de fricción estática entre el buje de cobre y la base de acero/hierro (típico de 0.1–0.2)

• D = diámetro de ajuste (nominal, mm)

• L = longitud de ajuste (mm)

• Incluso sin cargas externas, se debe mantener una presión básica de 5-15 MPa para evitar micro-deslizamiento.

Paso 3: Defina la "línea roja de seguridad" - presión de contacto máxima permitida (P_max)

• Objetivo: Asegúrese de que el buje de cobre no experimente deformación de rendimiento o falla de aplastamiento.
• Cálculo simplificado:

P_max ≈ s_y × σ_yield

Dónde:

• S_y = factor de seguridad de rendimiento (1.2–1.5)

• σ_yield = resistencia de rendimiento del material de buje de cobre

• Cálculo preciso utilizando la teoría del cilindro de paredes gruesas:

P_max = 3 × σ_yield × [1 - (d_i / d)^4]

Dónde:

• d_i = diámetro interno del buje de cobre (mm)

• D = diámetro exterior del diámetro del buje/orificio de la base (diámetro de ajuste, mm)

• Importante: Compruebe si el estrés en la pared de la base (hierro fundido, aluminio, etc.) excede los límites permitidos.

Paso 4: Convertir "Métricas de presión" - Rango de ajuste de interferencia teórica (Δ_min_th, Δ_max_th)

• Objetivo: Convierta los requisitos de presión en valores de ajuste de interferencia de diámetro específicos.
• Fórmula del núcleo:

δ = P × D × (K_CU K_H)

Dónde:

• K_cu = (e_cu / (do_cu² - d²)) × [do_cu² d² ν_cu] (parámetros para el buje de cobre)

• K_h = (e_h / (d² - di_h²)) × [d² di_h² - ν_h] (parámetros para la base)

• E_CU, E_H = Módulo elástico de cobre y base (cobre ~ 110 GPA, acero ~ 210 GPA)

• ν_cu, ν_h = Poisson’s Ratios (cobre ~ 0.34, acero ~ 0.3)

• Do_cu = diámetro exterior del buje de cobre (= d)

• Di_h = diámetro interno del orificio base (0 para base sólida)

• Sustituya P_min para obtener Δ_min_th

• Sustituya p_max_allowable / s_y para obtener Δ_max_th

Paso 5: Correcto para las "pérdidas del mundo real"-Rango de ajuste de interferencia de diseño (Δ_min_design, Δ_max_design)

• Rugosidad de la superficie: Los picos en las superficies se aplanan durante el ajuste de la prensa, consumiendo parte del ajuste de interferencia.

Δ_eff ≈ Δ_design - 0.8 × (RZ_CU RZ_H)

• RZ_CU, RZ_H = Altura de diez puntos de las irregularidades de la superficie del buje y el orificio base (μm).

• El ensamblaje de diferencia de temperatura (ajuste de contracción/expansión) evita la pérdida de aplanamiento.

• Valores de diseño corregidos:

  • Δ_min_design = Δ_min_th Δ_loss (asegurando el efecto real ≥ Δ_min_th)
  • Δ_max_design = Δ_max_th Δ_loss (pero verifique p ≤ p_max_allowable)

• Compensación de temperatura: Calcule Δδ causada por la expansión/contracción térmica para garantizar:

  • Δ_eff_working> 0 (sin flojedad)
  • Presión correspondiente ≤ p_max_allowable (sin grietas)

Iii. Consejos prácticos para maximizar la vida útil

1. Doctrina de la media

• El ajuste de interferencia de diseño óptimo generalmente se encuentra al 60-75% de Δ_max_design, proporcionando márgenes de seguridad mientras evita los límites de estrés.

2. Tolerancia - LifelElline of Precision

• Lograr valores de diseño a través de tolerancias estrictas (grados de ajuste comunes: H7/S6, H7/U6).

3. Acabado superficial

• Reduzca la rugosidad (RA ≤ 1.6 μm) tanto en el buje como en el orificio base para minimizar las pérdidas de ajuste de prensa y mejorar la uniformidad del estrés.

4. Método de ensamblaje

• Ajuste de la prensa: Requiere orientación precisa, presión uniforme, lubricante (por ejemplo, pasta de disulfuro de molibdeno) y velocidad de presión controlada.

• Conjunto de diferencia de temperatura (recomendado):

  • Ajuste de encogimiento: Caliente el orificio de la base.
  • Ajuste de expansión: enfríe el buje de cobre (por ejemplo, nitrógeno líquido).
  • Ventajas: estrés uniforme, daño mínimo de ensamblaje, realización precisa del ajuste de interferencia teórica.

5. Fortalecer el buje

• Actualización de material: Use aleaciones de cobre resistentes al desgaste de alta resistencia (por ejemplo, bronce de aluminio QA110-4-4, bronce de estaño QSN7-0.2).

• Optimización estructural:

  • Aumente el grosor de la pared para una mayor capacidad de carga.
  • Agregue las ranuras de alivio de estrés en áreas no con carga para reducir la concentración de estrés local.

6. Lubricación y mantenimiento

• Asegure una lubricación continua y efectiva entre el orificio del buje y el eje.
• Inspeccione regularmente el ruido anormal, el aumento de la temperatura o la soltura y aborde los problemas de inmediato.

IV. Conclusión: el equilibrio es la clave

Extender la vida útil de los bujes de placas de cobre no se trata de "cuanto más apretado, mejor". En cambio, implica equilibrar: Lo suficientemente apretado como para evitar la flojedad, pero no tan apretado como para exceder los límites de estrés del material . Esto requiere:

• Cálculo preciso utilizando el método de cinco pasos
• Corrección fina considerando la rugosidad, el método de ensamblaje y los efectos de la temperatura
• Fabricación meticulosa con tolerancias estrictas y calidad de la superficie
• Ensamblaje óptimo, priorizar métodos de diferencias de temperatura
• Selección de material optimizado y diseño estructural
• Mantenimiento concienzudo con lubricación e inspección adecuadas

Para condiciones de operación extremas o nuevos diseños, Simulaciones de análisis de elementos finitos (FEA) y las pruebas de vida útil física de lotes pequeños son esenciales para verificar el diseño de ajuste de interferencia. La combinación de la teoría con la práctica asegura que los bujes de placas de cobre logren una vida útil más larga, lo que permite una operación de equipo más suave y confiable.
